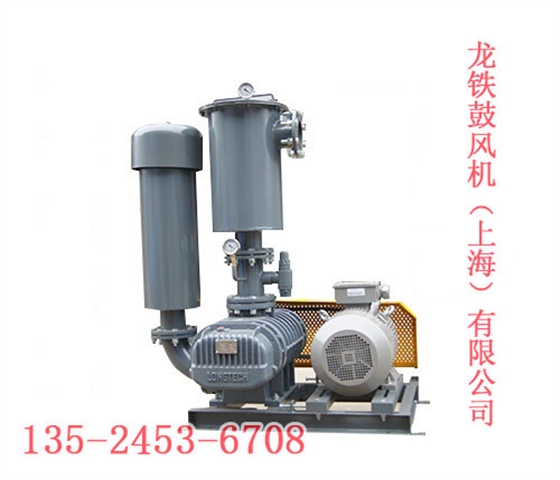

羅茨風機：

羅茨風機由機殼、墻板、葉輪、進出口消聲器等4大部分組成。機殼：主要用來支撐墻板、葉輪、消聲器和固定的作用。墻板：主要用來連接機殼與葉輪，并支撐葉輪的旋轉，以及起到端面密封的效果。

葉輪：是羅茨風機的旋轉部分，分兩葉和三葉，現在由于三葉的比兩葉的出氣脈動小、噪聲小，運轉平穩等很多優點，已逐漸代替兩葉羅茨風機。消聲器：用減小羅茨風機的進、出由于氣流脈動產生的噪音。

原理：羅茨風機是容積式風機的一種，有兩個三葉葉輪在由機殼和墻板密封的空間中相對轉動，由于，每個葉輪都是采用漸開線，或是外擺線的包絡線為葉輪加工型線，每個葉輪的三個葉片是完全相同，同時兩個葉輪也是完全相同的，這樣就大大降低了加工難度。葉輪在加工時采用數控設備，保證了兩個葉輪在中心距不變情況下，不管兩個葉輪旋轉到什么位置,都能保持一定的極小間隙,保證氣體的泄露在允許范圍內。

兩個葉輪相向轉動，由于葉輪與葉輪，葉輪與機殼，葉輪與墻板之間的間隙極小，從而是進氣口形成了真空狀態，空氣在大氣壓的作用下，進入進氣腔，然后，每個葉輪的其中兩個葉片，與墻板，機殼構成了一個密封腔，進氣腔的空氣在葉輪轉動的過程中，被兩個葉片所形成密封腔不斷地帶到排氣腔，又因為排氣腔內的葉輪是相互嚙合的，從而把兩個葉片之間的空氣擠壓出來，這樣不停連續的運轉，空氣就源源不斷的從進氣口輸送到出氣口，這就是羅茨風機的整個工作過程
